En esta entrada estaremos hablando un poco sobre el uso y la configuración del TFTPD32, como dice la entrada TFTPD32 nuestro mejor aliado DHCP/TFTP porque en muchas ocasiones necesitaremos de esta herramienta para configurar y/o actualizar nuestros equipo de VoIP como lo son la serie de los teléfonos Cisco 79xx.
El programa TFTPD32 es un servidor DHCP (Dinamic Host Control Protocol) y TFTP (Trivial File Transfer Protocol ) todo en uno, para más detalles sobre el significado y/o el uso de estos servicios puedes consultar Wikipedia
Antes de continuar quiero ofrecerles un poco de información sobre el porqué de esta guía, en los siguientes post estaremos tratando temas sobre configuración de los equipos de VoIP Cisco modelos 79xx, estos teléfono en su gran mayoría (por no decir todos) se configuran con archivos XML o texto plano, los cuales son transferidos al teléfono a través de un servidor TFTP.

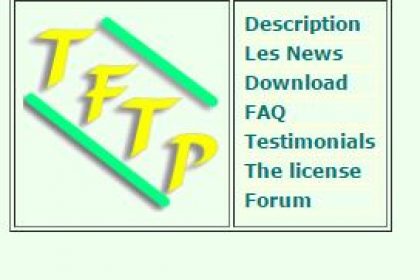

Lo primero es descargarnos el server TFTPD32 desde su pagina oficial Click Aqui
En mi caso me descargo la versión de 64Bit en formato zip como se muestra en la imagen porque no deseo instalarlo en esta PC
Antes de iniciar el programa les mostrare como realizare este laboratorio usaremos una topografía parecida a esta:
Nuestra PC realizara la función de servidor DHCP/TFTP por eso en la gráfica no se muestra un Router modem, servidor etc…
Como la Pc será el servidor tenemos que colocarle IP de manera manual, en este caso usaremos una IP 192.168.1.1 con mascara de 24 BIT o sea 255.255.255.0 como se muestra en la siguiente imagen:
Una vez guardado los cambios abrimos el TFTPD32.exe para configurar primero la parte de DHCP, al abrirlo nos mostrara la interfaz gráfica del programa tal como se muestra en la siguiente imagen:
Entramos a los Settings y nos aparecerá esta venta y en la pestaña de DHCP nos aparecerán todos los parámetros que se pueden configurar, los cuales son dignos de un servidor DHCP, a continuación les mostrare algunos parámetros esenciales para configurarlo.
IP pool start address: colocamos desde cual dirección IP comenzara nuestro server DHCP a entregar direcciones IP a los clientes, en mi caso coloco 192.168.1.2 ya que la dirección 192.168.1.1 se la asignamos anteriormente a la pc que hará de servidor.
Size of pool: aquí colocamos la cantidad de direcciones Ip que entregara el servidor DHCP, en este ejemplo colocare 15.
Def. router (Opt 3): aquí escribimos la dirección Ip de nuestra pc o mejor dicho la dirección Ip de la interfaz de red que configuramos al principio que en mi caso es 192.168.1.1.
Mask (Opt 1): aquí tenemos que escribir la máscara subred 255.255.255.0 según mi ejemplo.
Todo lo demás se queda igual, y guardamos los cambios presionando el botón OK que está ubicado abajo a la izquierda, quedando así:
Adicional a todo esto tenemos que seleccionar la tarjeta de red que configuramos para que sirva de salida para el server DHCP, en mi caso tengo instalado VMware y por ende me aparecen varias tarjetas o interfaces de red, identifico aquella que he configurado y la selecciono.
Eso sería todo, para ver que todo funcione bien solo queda conectar algún equipo que este configurado como DHCP para que solicite una dirección IP a nuestro servidor, en la pestaña que dice DHCP server podemos ver las solicitudes.
He conectado 3 equipos y esta son las solicitudes DHCP:
Eso sería todo en cuanto a la parte de DHCP se refiere y así concluyendo la primera parte de esta guía: TFTPD32 nuestro mejor aliado DHCP/TFTP.
